外螺紋針型閥概述
外螺紋焊接針型閥形與壓力表配合使用是Zui合適的了，一般的針型閥形都做成螺紋連接。針型閥的閥芯是一個很尖的圓錐體，好象針一樣插入閥座。
外螺紋針型閥工作溫度：
PTFE 填料：-54°C Zhi 232°C (-65°F Zhi 450°F)
石墨填料：-54°C Zhi 649°C (-65°F Zhi 1200°F)
流量孔通徑：0.157 in. (4.0 mm)，CV：0.35
上下閥桿設計，上閥桿螺紋滾絲成形，比車加工螺紋更具有硬度和光潔度，不易咬死，下閥桿表面經拋光硬化（高Duan化定制）
外螺紋針型閥主要零件材料
零件名稱 | 閥桿，閥蓋 | 閥桿，閥瓣 | 填料 |
J21 3W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀，柔性石墨 |
J21 3W-160、J2W1 3-40 | 良好碳鋼 | 鉻不銹鋼 |
外螺紋針型閥主要性能規范
型號 | 公稱壓力PN | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(OC) | 適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 |
J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
J13W-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 | ||

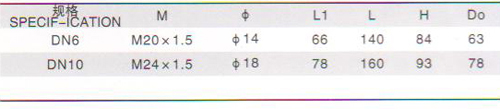

外螺紋針型閥主要外形及連接尺寸
公稱直徑DN（mm） | 尺寸 | 重量 | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
